1.4418是一种低碳马氏体不锈钢，在德国DIN标准中的牌号为X4CrNiMo16-5-1。它通过恰当的热处理，能获得出色的机械性能与耐腐蚀性能之间的平衡，尤其适合在轻度腐蚀环境下替代传统的马氏体不锈钢。

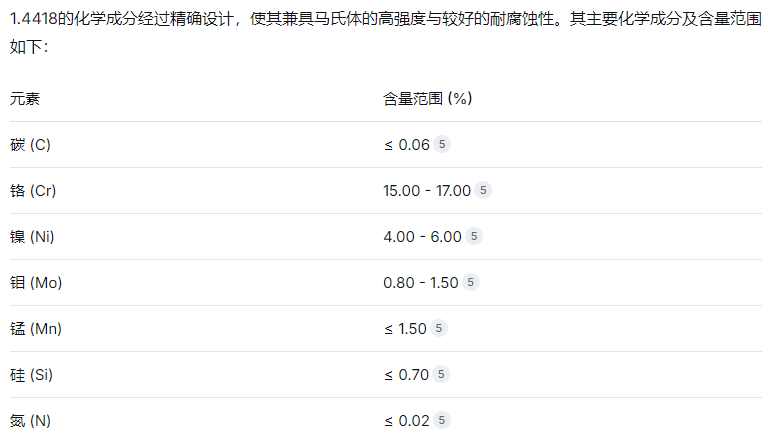

物理性能：密度约为7.7-7.9 g/cm³，热导率约16 W/(m·K)。

力学性能：是典型的高强度、高硬度材料，但韧性（即冲击韧性）相对较低，尤其是在低温环境下。

硬度：通过调质处理（QT）后，典型硬度可达300 HB。

屈服强度 (Rp0.2) & 抗拉强度 (Rm)：性能取决于热处理状态。例如，QT900状态下的典型性能为：
抗拉强度≥900 MPa，屈服强度≥700 MPa。

低温冲击：根据2025年的一项研究，该材料在低温下具备一定的冲击性能，但标准的热处理工艺
可能不足以满足大型工件的低温韧性要求，需要优化工艺

热处理工艺详解

热处理是决定1.4418最终性能的关键。以下是几种常见工艺：

软化退火：用于降低硬度、改善加工性能。加热至约600-650℃，保温后缓慢冷却。

淬火：

温度：通常为950-1050 ℃。

冷却方式：依据工件尺寸和性能要求，可在油、
空气或聚合物中冷却。薄壁件（厚度≤20mm）也可使用空气冷却。

回火：是调整性能、消除淬火应力的关键步骤。其中QT760和QT900是两个最重要的状态：

QT760：淬火后进行约590-640℃的回火，获得760 MPa的抗拉强度。

QT900：淬火后进行约550-620℃的回火，获得900 MPa的抗拉强度。

请注意：在焊接前，建议将材料预热至100-200℃，以降低开裂风险

主要应用方向包括：

通用机械：液压设备中的轴、桨轴、活塞杆，以及高强度的螺栓等。

能源与工程：水力发电站的水轮机、螺旋桨部件和压力管道。

化工与环保：船舶、海洋工程、石化和造纸等工业环境中的泵、阀门及相关部件
